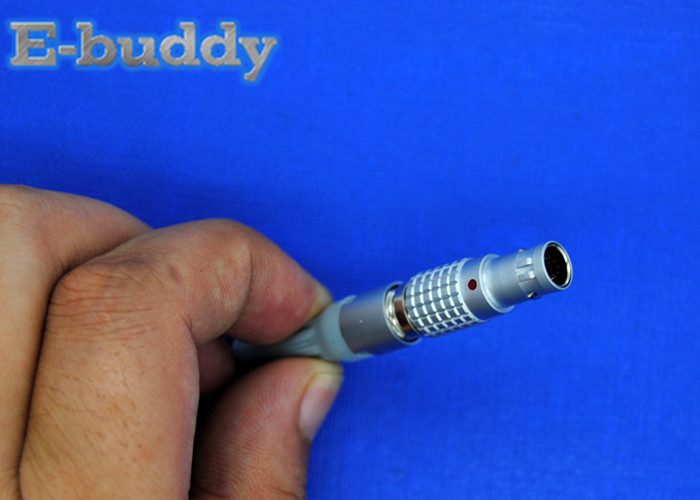

30 derece erkek fiş 2pin 1B lehim tipi Lemo B Serisi Konnektör FGA.1B.302.CLAD

Lemo B Serisi 30 derece erkek fiş 2pin 1B lehim tipi konnektörler FGA.1B.302.CLAD

• Kabuk Stili / Modeli: FG *: Düz fiş, kablo pensi
• Anahtarlama: 2 anahtar (alfa = 30, fiş: erkek kontaklar, priz: dişi kontaklar)
• Gövde Malzemesi: Pirinç (krom kaplama) kabuk ve pens, nikel kaplı pirinç mandal kovanı ve orta parçalar
• Yapılandırma: 1B.302: 2 Alçak Gerilim
• İletişim Türü: Lehim
• Max. Maks. Matings: 5000 Çiftleşme: 5000
• Temas Çapı: 1.3 mm (0.051in)
• Kepçe Çapı: 1 mm (0,039in)
• Max. Maks. Solid Conductor: 0.5 mm^2 (AWG 20) Katı İletken: 0,5 mm ^ 2 (AWG 20)
• Max. Maks. Stranded Conductor: 0.5 mm^2 (AWG 20) Bükülü İletken: 0,5 mm ^ 2 (AWG 20)
• R (maks.): 3,6 mOhm
• Vtest (temas kabuğu): 1350 V (AC), 1910 V (DC)
• Vtest (temaslı temas): 1500 V (AC), 2120 V (DC)

• Kabloyu sırayla kollektör somunu ile alın, ardından kablo telini izolatöre tek tek lehimleyin, lütfen önemli olarak tel sırasını not edin
• Bölünmüş kesici uç taşıyıcıyı, yalıtkan alt montajının kaldırılmasıyla mükemmel tutmak için bölünmüş kesici uç taşıyıcısını lehim yalıtkanına koyun
• penseyi kablonun konumunun sağına koyun, penset montaj arkadaşının yuvaya bölünmüş insert taşıyıcısının yuvasından emin olun
• İzolatör alt montajı bölünmüş insert taşıyıcı pensini sırayla dış kabuğa yerleştirin, bölünmüş insert taşıyıcı arkadaşının dış kabuğun yuvası ile kaldırıldığından emin olun
• Penset somununu iyice sıkın
• Kovanı, pens somununun ilgili adımına takın.
